GB/ASTM/ASME/EN Kotak pengumpulan air,tangki,pipa,barel

                                                                              GB/ASTM/ASME/EN Kotak pengumpulan air,tangki,pipa,barel

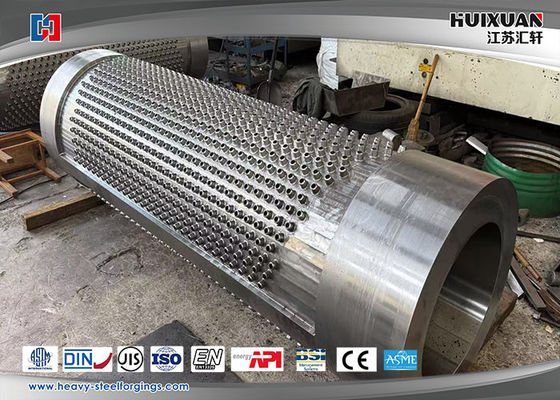

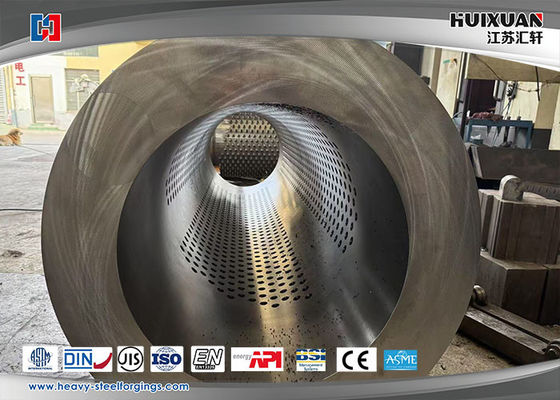

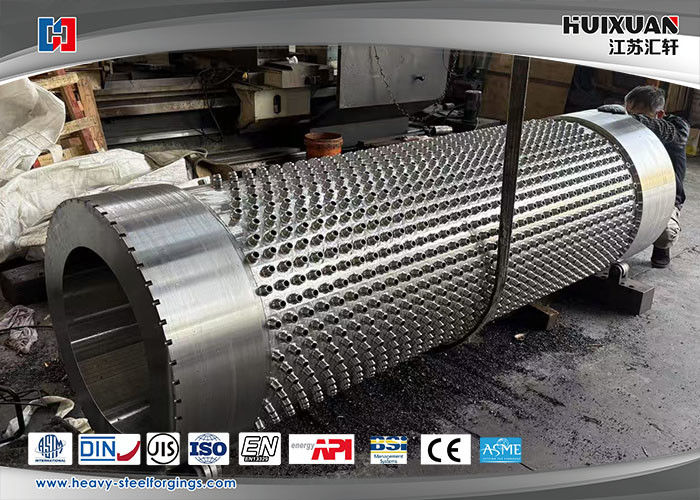

Nama Produk: Tangki Pengumpulan
Bahan: WB36
Contoh skenario aplikasi

a. Sistem uap
Tujuan: Mengumpulkan air kondensasi setelah menggunakan uap, membuangnya melalui perangkap uap dan mendaur ulangnya.
Fokus desain: Ketahanan suhu tinggi (di atas 200 °C), korosi anti-oksigen (dengan pemasangan pendingin hidrofobik).

b.Sistem udara terkompresi
Penggunaan: Untuk memisahkan kelembaban dan noda minyak dari udara terkompresi dan melindungi peralatan hilir.
Fokus desain: Separator gas-cairan internal, bahan harus tahan minyak (seperti baja tahan karat atau baja karbon berlapis).

1Definisi dan standar pipa baja WB36
Standar nasional yang sesuai: GB/T 5310-2017 "Tabung Baja Tanpa Jahit untuk Boiler Tekanan Tinggi" (versi lama adalah GB5310), dengan kelas 20G. Namun,beberapa perusahaan terbiasa menyebutnya WB36 (yang mungkin terkait dengan standar Jerman atau praktik industri).
Standar internasional: Bahan serupa sesuai dengan ASTM A106 Gr.B, EN 10216-2 P24, dll.
Hal ini terutama digunakan untuk suhu tinggi dan tekanan tinggi komponen tekanan bantalan seperti superheater, reheater dan economizer di boiler pembangkit listrik.

2Komposisi kimia dan sifat mekanik
Persyaratan Proyek
Komposisi kimia C (karbon) : 0,17% ~ 0,23%, Si (silikon) 0,35% atau kurang, Mn (Mn): 0,35% ~ 0,65%
Kandungan unsur paduan seperti Cr (kromium) dan Mo (molibdenum) sangat rendah (baja rendah karbon murni)
Kekuatan tarik ≥410 MPa
Kekuatan output ≥ 245 MPa
Elongasi ≥21% (tidak ada retakan setelah tes lentur dingin)
"WB36" adalah kelas pipa baja tanpa jahitan yang digunakan dalam boiler bertekanan tinggi,terutama digunakan di industri listrik (seperti komponen suhu tinggi dan tekanan tinggi seperti superheater dan reheater di boiler pembangkit listrik).

3. Skenario Aplikasi dan Keuntungan
Lingkungan suhu tinggi dan tekanan tinggi
Suhu operasi: 450°C sampai 550°C (kinerja merangkak harus dipertimbangkan untuk penggunaan jangka panjang).
Tekanan kerja: ≤10 MPa (tergantung pada desain boiler).
Media yang berlaku: Uap, uap superpanas.
(2) Keuntungan material
Biaya rendah: Dibandingkan dengan pipa baja paduan (seperti 15CrMo, 12Cr1MoV), WB36 lebih murah.
Kinerja pengolahan yang baik: Mudah dilas dan lentur dingin menjadi bentuk.
Ketahanan oksidasi: Film oksida permukaan tetap stabil dalam uap suhu tinggi.

4Pertimbangan desain dan manufaktur
(1) Proses las
Metode pengelasan: Pengelasan busur argon (TIG) atau pengelasan busur elektroda (SMAW) harus diadopsi.
Pemilihan bahan las: Disarankan untuk menggunakan elektroda paduan rendah yang cocok dengan bahan dasar (seperti J507).
Pengujian non-destruktif: lapisan las harus menjalani RT (pengujian radiografi) atau UT (pengujian ultrasonik).
(2) Pengolahan panas
Normalisasi + tempering: Menghilangkan ketegangan residu pengelasan dan meningkatkan ketahanan material.
Pengolahan larutan (jika diperlukan): untuk bagian-bagian deformasi yang diproses dingin.
(3) Korosi dan keausan
Korosi sedang: Dalam lingkungan uap yang mengandung belerang, perhatian harus diberikan pada retakan korosi tekanan sulfida (SSCC), dan perawatan permukaan harus dilakukan jika perlu.
Pakaian erosi: Di area dengan aliran tinggi (seperti siku), ketebalan dinding harus ditingkatkan atau lapisan tahan haus harus diterapkan.

5. Perbandingan dengan bahan lain

Bahan WB36 (20G), 15CrMo, 12Cr1MoV
Suhu yang berlaku: ≤ 550°C, ≤ 550°C, ≤ 580°C
Kekuatannya sedang hingga tinggi dan bahkan lebih tinggi
Biaya rendah hingga menengah tinggi
Sifat antioksidan yang sangat baik

9. Ringkasan
WB36 (20G) adalah bahan tabung boiler bertekanan tinggi yang hemat biaya, cocok untuk komponen bantalan tekanan boiler pembangkit listrik konvensional.perhatian khusus harus diberikan pada proses las, pengolahan panas dan kinerja long term pada suhu tinggi.dianjurkan untuk menggabungkan analisis elemen terbatas (FEA) untuk mengoptimalkan desain struktural dan memastikan operasi yang aman dan andal.
