Tempa Baja Tahan Karat ASTM, Tuas Hidrolik Besar, Batang Piston Hidrolik Tempa, Batang Pengikat

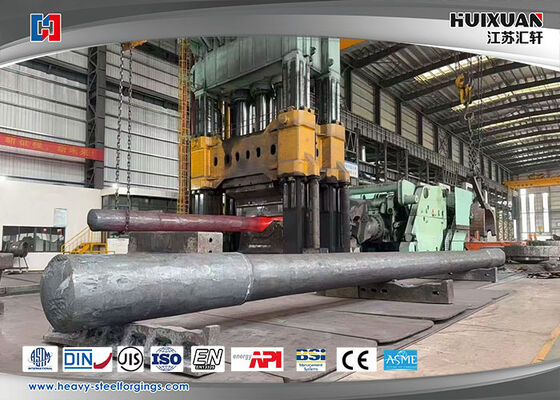

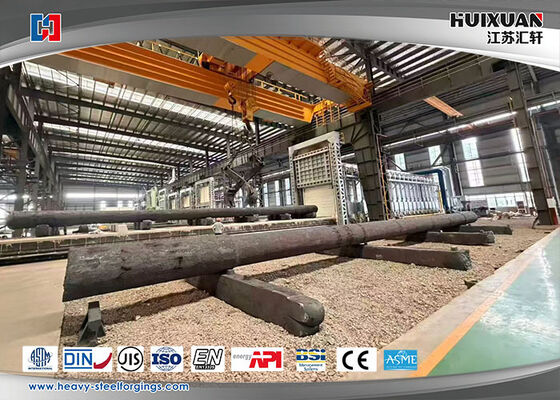

Kolom press 100.000 ton, terbuat dari material tempa 30Cr2Ni2Mo, dengan berat mentah 97 ton. Setelah pemrosesan presisi, diameter luar produk jadi adalah 800mm dan panjang total adalah 20.400mm.
30Cr2Ni2Mo (Baja Tempa & Temper Baja Paduan Standar Tiongkok)
Standar: GB/T 3077-2015, Kode Digital Terpadu: A50300
Ini adalah baja tempa & temper Cr-Ni-Mo karbon sedang, menampilkan kekerasan yang sangat baik, kekuatan tinggi dikombinasikan dengan ketangguhan yang baik, ketahanan benturan yang kuat dan ketahanan lelah, cocok untuk tempa bagian berat.
Nilai setara luar negeri: 30CrNiMo8 (1.6580), SNCM431 (JIS)
1. Komposisi Kimia (Fraksi Massa %)
C: 0,26~0,34
Si: 0,17~0,37
Mn: 0,50~0,80
Cr: 1,80~2,20
Ni: 1,80~2,20
Mo: 0,30~0,50
P ≤0,030; S ≤0,030; Cu ≤0,30
Fungsi paduan: Cr dan Ni sangat meningkatkan kekerasan dan ketangguhan; Mo menekan kerapuhan temper dan meningkatkan stabilitas temper.
2. Sifat Mekanik Standar setelah Tempa & Temper (φ25 mm spesimen, 850°C pendinginan minyak + temper)
Kekuatan tarik (Rm): ≥980 MPa
Kekuatan luluh (ReL): ≥835 MPa
Perpanjangan (A): ≥10 %
Pengurangan luas (Z): ≥50 %
Energi benturan KV²: ≥71 J
Kekerasan setelah anil / pengiriman temper suhu tinggi: ≤269 HBW
Catatan: Sifat mekanik di inti akan menurun untuk tempa dengan ketebalan bagian lebih dari 80 mm; faktor keamanan harus ditingkatkan dalam desain.
Diameter kritis untuk pendinginan minyak: sekitar 120 mm. Tempa dalam φ150~250 mm dapat memperoleh struktur mikro yang relatif seragam, jauh lebih baik daripada 42CrMo.
3. Proses Perlakuan Panas yang Direkomendasikan
Tempa
Rentang suhu tempa: 1180~850°C; Suhu tempa akhir ≥850°C; Pendinginan lambat setelah tempa (pendinginan pasir / pendinginan tungku) untuk menghindari keretakan.
Tempa & Temper (Rute konvensional)
Tempa: 850~870°C, waktu penahanan yang cukup, pendinginan minyak (kekerasan tempa HRC 46~52)
Temper: 540~620°C, pendinginan minyak / pendinginan air (hindari rentang kerapuhan temper; pendinginan cepat setelah temper untuk mengoptimalkan ketangguhan)
Temper pada 540°C: Kekuatan tinggi, kekerasan sekitar 320~350 HB
Temper pada 600°C: Keseimbangan kekuatan dan ketangguhan, kekerasan sekitar 280~310 HB
Penguatan permukaan
Nitriding / Ion nitriding berlaku (ideal untuk roda gigi, jurnal poros). Karburisasi tidak direkomendasikan karena kandungan karbon sedang. Pengerasan induksi frekuensi tinggi lokal tersedia.
| Bahan Lain | 4140,4130,18CrNiMo7-6,4340,4330,1.7225 |
| Peralatan tempa | 8000T open die hydropress |
| Aplikasi |
Batang piston terutama digunakan untuk hidrolik pneumatik, mesin teknik, batang piston produksi otomotif, pilar panduan mesin plastik, mesin pengemas, poros rol mesin cetak, mesin tekstil, poros mesin konveyor, poros gerak lurus |
| Proses peleburan | EF+LF+VD |
| Proses produksi |

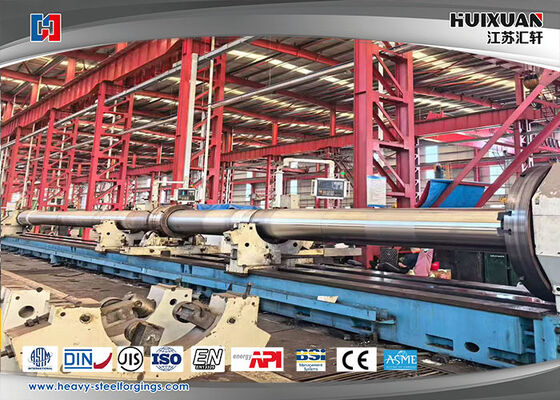

Tempa+perlakuan panas+pembubutan kasar+pembubutan halus |
| Rasio tempa |
≥4 |
| Standar yang berlaku | ASTM,ASME,DIN,JIS,ISO,BS,API,EN |
| Standar eksekutif | JB/GB/EN/DIN/JIS/ASME/ASTM/ISO |
| Otoritas sertifikasi | ISO9001:2008,TÜV,BV),LR,ABS,RINA,GL,KR,DNV,NK,PED. |
| Ketentuan pengiriman |
Pembubutan kasar(N+T); pembubutan halus(Q+T) |
Peralatan uji |
Spektrograf, alat UT, mesin uji tarik dan benturan, metaloskop, mikrometer luar, indikator dial dalam, mesin uji kekerasan |
| Layanan | Layanan kami meliputi tempa, proses, perlakuan panas, pembubutan halus, pengemasan, logistik lokal, bea cukai pelanggan dan transportasi laut. Kami menjadikan persyaratan pelanggan sebagai hal utama, dan memperhatikan kualitas produk. |
Properti kustom
| Elemen material | C | Si | Mn | P | S | Cr | Ni | Mo |
Lainnya |
| 4140 | 0,38-0,43 | 0,15-0,35 | 0,60-0,90 | ≤0,035 | ≤0,040 | 0,80-1,10 | -- | 0,15-0,25 | - |
| 4130 | 0,28-0,33 | 0,15-0,35 | 0,40-0,60 | ≤0,035 | ≤0,040 | 0,80-1,10 | -- | 0,15-0,25 | |
| 18CrNiMo7-6 | 0,15-0,21 | 0,17-0,35 | 0,50-0,90 | ≤0,025 | ≤0,025 | 1,50-1,80 | 1,40-1,70 | 0,25-0,35 | |
| 4340 | 0,38-0,43 | 0,15-0,35 | 0,60-0,80 | ≤0,035 | ≤0,040 | 0,70-0,90 | 1,65-2,00 | 0,20-0,30 | - |
Sifat mekanik |
Dia.(mm) |
TS/Rm(Mpa) |
YS/Rp0,2(Mpa) |
EL/A5(%) |
RA/Z(%) |
Jenis takik |
Energi benturan |
HBW |
| 4140 | Ø10 | 740~1000 | 450~850 | ≥12 | ≥25 | V | ≥40 | ≤250HBS |
| 4130 | Ø10 | ≥930 | ≥735 | ≥12 | ≥50 | V | ≥71 | ≤229HBS |
| 18CrNiMo7-6 | Ø15 | ≥980 | ≥785 | ≥9 | ≥40 | V | ≥47 | ≤269HBS |
| 4340 | Ø15 | ≥980 | ≥835 | ≥12 | ≥55 | V | ≥78 | ≤179HBS |
Prosedur proses;
Kontrol kualitas aliran proses tempa: Ingot bahan baku masuk gudang (uji kandungan kimia) → Pemotongan → Pemanasan (uji suhu tungku) → Perlakuan panas setelah tempa (uji suhu tungku) Keluarkan tungku (inspeksi kosong) → Pembubutan → Inspeksi (UT, MT, dimensi visual, kekerasan) → QT → Inspeksi (UT, sifat mekanik, kekerasan, ukuran butir) → Pembubutan halus → Inspeksi (dimensi) → Pengemasan dan Penandaan (cap baja, tanda) → Penyimpanan Pengiriman
Klausul perdagangan
| Berat Maks | 80T |
| MOQ | 1PC |
| Waktu pengiriman | 20-50 hari |
| Paket | Kotak kayu lapis, palet kayu, rangka baja |
| Ketentuan pengiriman | FOB;CIF;CFR;DDU; |
| Ketentuan pembayaran | T/T,LC |
| Jenis pengiriman |
Melalui laut |
Kata kunci
Silinder hidrolik meliputi: laras silinder, batang piston (batang silinder oli), piston, penutup ujung
Catatan:
- Toleransi dimensi presisi tinggi;
- Sifat mekanik yang sangat baik;
- Produksi dimensi berbeda berdasarkan persyaratan pelanggan;
- Peralatan manufaktur dan perangkat inspeksi canggih;
- Kepribadian teknis yang sangat baik;
- Kontrol prosedur produksi secara ketat;
- Perhatikan perlindungan paket;
- Layanan penuh kualitas.
Pesan Anda harus antara 20-3.000 karakter!
